Строительство крыши — важный этап возведения любого здания. Стропильная система играет важнейшую роль в конструкции, обеспечивая прочность и долговечность всей кровельной конструкции. Стропила представляют собой наклонные балки, поддерживающие крышу и передающие нагрузку от кровли на стены здания. Они соединяются с мауэрлатом — горизонтальным брусом, закрепленным на стенах дома, и образуют каркас крыши.
Элементы стропильной системы включают сами стропильные ноги, подкосы, затяжки, стойки и ригели. Каждый элемент играет свою роль в распределении нагрузки и обеспечении устойчивости конструкции. Правильное устройство стропильной системы гарантирует защиту здания от осадков, ветра и снега, а также комфорт проживания внутри помещения. Давайте разберемся подробнее, что собой представляет устройство стропильной системы, каковы её элементы и особенности устройства.
Что собой представляет устройство стропильной системы?

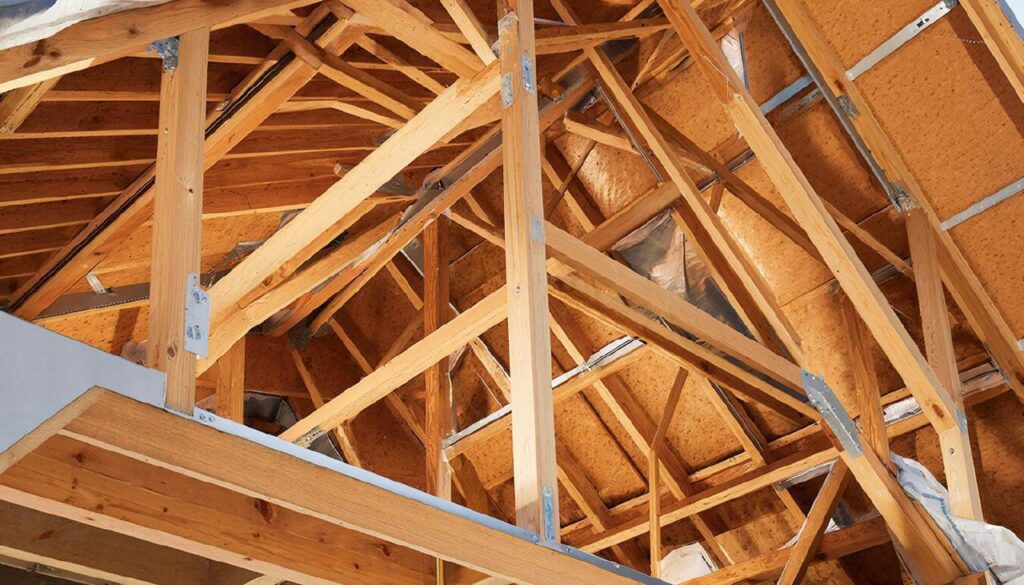

Устройство стропильной системы представляет собой каркас, состоящий из деревянных балок, ферм и опорных элементов, предназначенный для поддержания кровли. Стропильная конструкция воспринимает нагрузки от снежного покрова, ветровых воздействий, собственной массы элементов и перераспределяет их на несущие стены и основания здания.
Для повышения прочности и долговечности крыши используются дополнительные конструктивные элементы: затяжки — поперечины, препятствующие расхождению нижних концов стропильных ног; ригели — горизонтальные перемычки, усиливающие конструкцию; стойки — вертикальные опоры, предотвращающие прогиб стропил. Выбор материала, сечения и шага установки стропил определяется проектом, климатическими условиями региона и назначением постройки.
Правильно спроектированное и качественно смонтированное устройство стропильной системы обеспечит надежную защиту от атмосферных воздействий, минимизирует риск протечек и деформаций, значительно продлив срок эксплуатации всего строения. Качество монтажа стропил определяет надежность, стойкость и продолжительность эксплуатации крыши.
Основные элементы стропильной системы
Давайте изучим основные элементы, формирующие структуру стропильной системы:

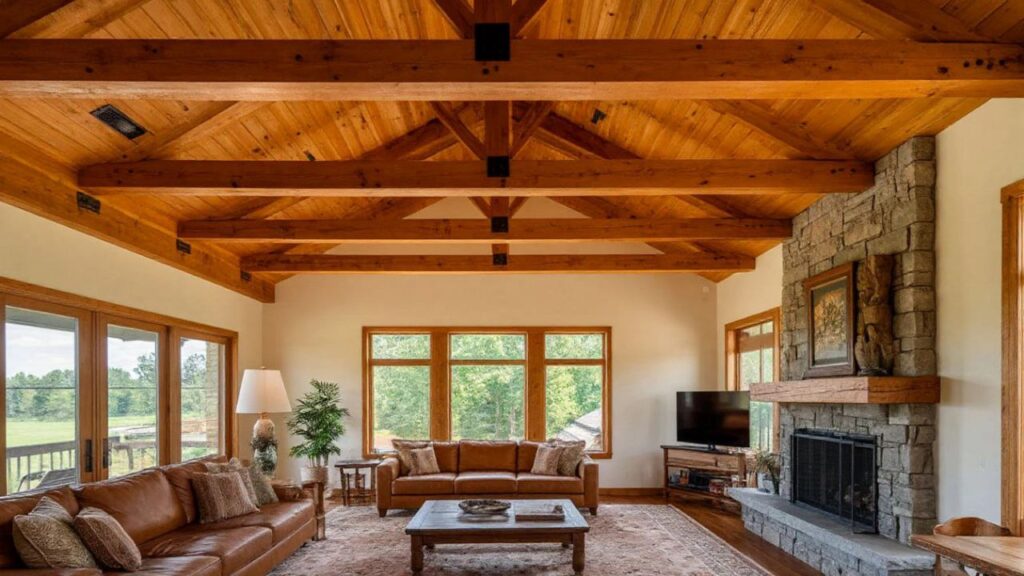

Стропила
Устройство стропильной системы включает наклонные балки, принимающие основную нагрузку от покрытия крыши. Эти балки могут быть висячими или наслонными. Концы висячих стропил опираются непосредственно на стены здания, а внутренние напряжения воспринимаются специальными элементами — затяжками. В свою очередь, наслонные стропила имеют дополнительную точку опоры посередине пролёта, такую как стена или специальная стойка.
В зависимости от ширины пролёта и расстояния между внутренними опорами выбирают соответствующий тип стропил. Так, при ширине пролёта менее 6,5 метров часто применяют висячие стропила, тогда как при больших расстояниях предпочтение отдаётся наслонным, позволяющим увеличить максимальное перекрытие до 12 метров. Важным фактором при выборе типа стропил является учёт возможных ветровых и снеговых нагрузок, специфичных для конкретной местности строительства. Применение высококачественных материалов и строгого соблюдения технологии монтажа обеспечивают надёжность и долговечность всей конструкции крыши.
Мауэрлат
Устройство стропильной системы предусматривает использование горизонтальной деревянной балки, называемой мауэрлатом, закрепленной вдоль стен дома. Она служит базой для фиксации стропильных ног и обеспечивает равномерное перераспределение действующих на них нагрузок на несущие стены. Изготавливается обычно из бруса квадратного сечения размером 100х100 мм или 150х150 мм.
Перед началом установки материал обрабатывается антисептиками и огнезащитными составами, что защищает его от гниения и улучшает пожаробезопасность конструкции. Мауэрлат крепится к стене анкерами или металлическими скобами, обеспечивая прочное соединение и равномерное распределение давления от крыши на стены здания. Правильное расположение мауэрлата относительно оси стены имеет важное значение, поскольку оно предотвращает перекос и неравномерное распределение нагрузки.
Затяжка
Балка, соединяющая нижние концы стропил и препятствующая их распиранию наружу. Используется преимущественно в системах с висячими стропилами. Её задача — предотвратить расширение основания стропильной конструкции и сохранить геометрию крыши. Материал изготовления — дерево или металл.
Деревянные затяжки изготавливаются из цельного бруса или досок, металлические — из стального профиля. Размер и форма зависят от расчетной нагрузки и длины пролета. Чем длиннее пролет, тем толще должна быть затяжка, чтобы выдерживать повышенные растягивающие напряжения. Дополнительно может использоваться натяжное устройство для увеличения эффективности работы затяжки.

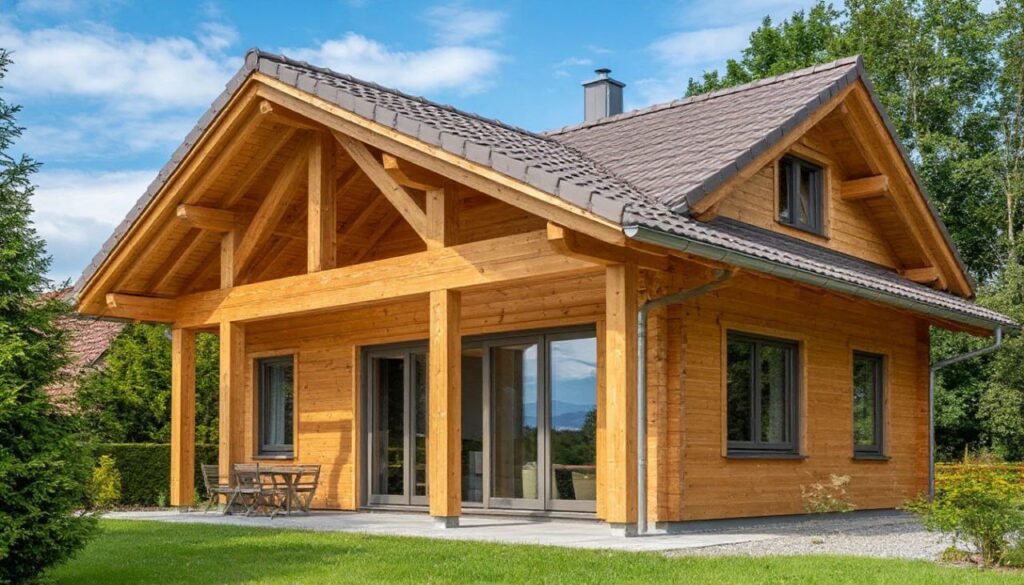

Ригель
Устройство стропильной системы предполагает применение дополнительного элемента жесткости — ригеля, который устанавливается горизонтально внутри треугольника стропил. Этот элемент увеличивает стабильность конструкции и предотвращает её деформацию. Обычно ригель изготавливают из деревянного бруса или металлических профилей. Основная задача ригеля заключается в обеспечении дополнительного сопротивления нагрузкам, вызванным воздействием ветра, снега и собственным весом крыши.
Особенно важно устанавливать ригели в регионах с интенсивными ветровыми нагрузками или значительными осадками. Длина и сечение ригеля рассчитываются исходя из размеров пролета и ожидаемых нагрузок. Использование ригелей способствует повышению общей прочности и долговечности стропильной системы, увеличивая срок эксплуатации крыши.

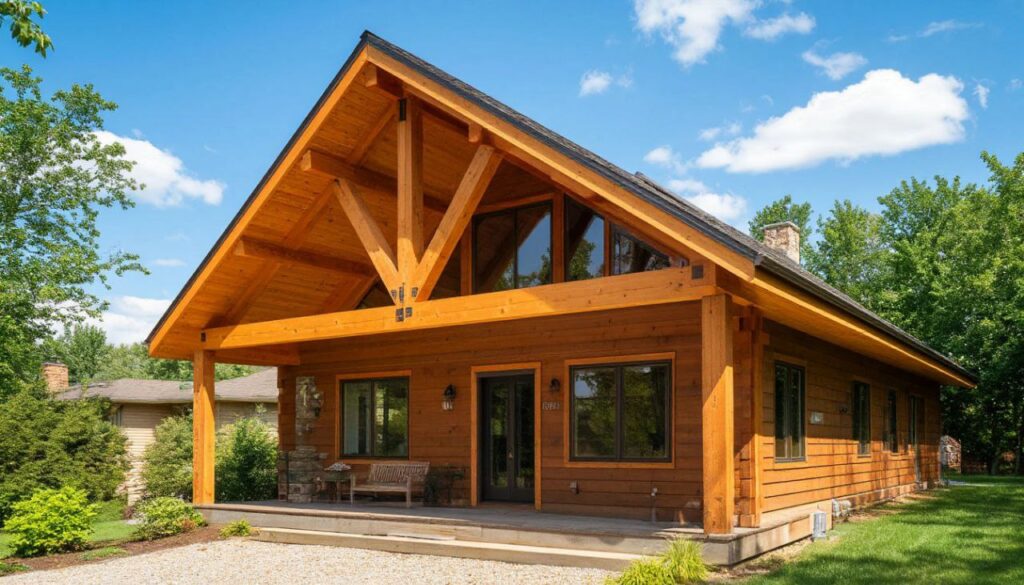

Подкос и стойки
Устройство стропильной системы включает такие важные элементы, как подкосы и стойки. Подкосы поддерживают нижнюю часть стропил, снижая изгибающую нагрузку. Благодаря их установке уменьшается вероятность прогиба и деформации конструктивных элементов крыши под влиянием тяжести кровельного покрытия, снежной нагрузки и воздействия ветра. Оптимальным считается угол установки подкосов примерно 45 градусов, обеспечивающих эффективное перераспределение усилий.
Стойки играют роль вертикальной поддержки коньковой зоны, принимая на себя давление верхних участков крыши. Они особенно необходимы в крупных строениях с большими крышами, где длина стропил значительная и требуется дополнительная поддержка для предотвращения избыточного прогиба или повреждения конструкции. Высота и число стоек рассчитывается специалистом на основе анализа нагрузок и необходимых показателей устойчивости конструкции.
Обрешетка
Система поперечных брусьев, уложенных поверх стропил. Обеспечивает прочное основание для укладки кровельного материала. Может быть выполнена сплошной или разреженной в зависимости от выбранного покрытия. Сплошная обрешетка рекомендуется для мягких покрытий (рубероид, битумная черепица) разреженная — для твердых (металлочерепица, шифер).
Бруски обрешетки крепятся гвоздями или саморезами к стропильным ногам, образуя ровную поверхность для дальнейшей отделки. Расстояние между брусками определяется типом кровельного материала и инструкциями производителя. Правильно сделанная обрешетка продлевает жизнь крыши и положительно влияет на внешний вид сооружения.

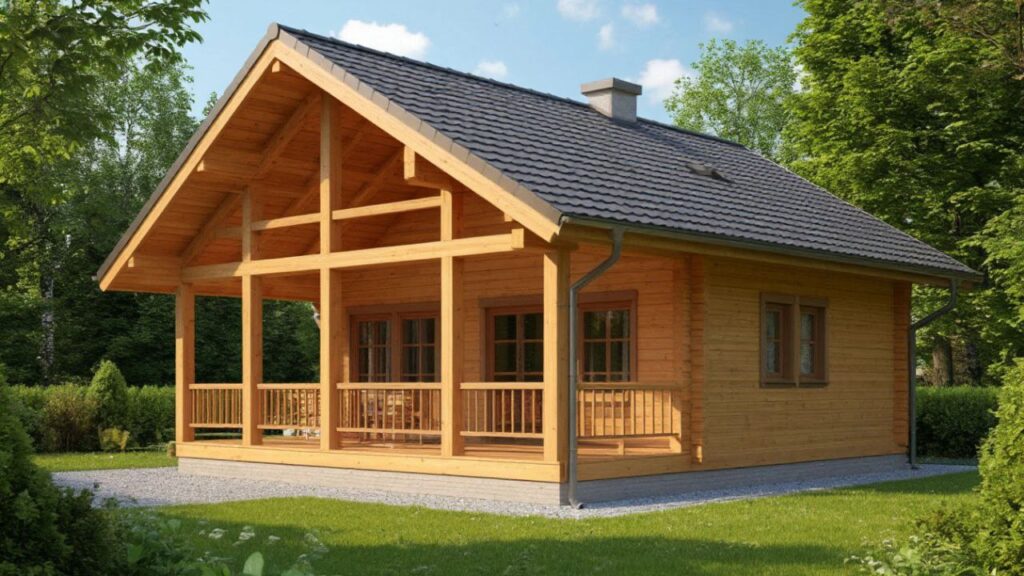

Типы стропильных систем
Стропильные системы подразделяются на два главных вида:
Наслонная система:
Устройство используется при наличии внутренних опор (колонн, перегородок). Каждая пара стропил имеет две точки опоры — на наружные стены и внутреннюю конструкцию устройства. Такая схема подходит для домов с внутренней несущей стеной или столбчатой системой поддержки. Преимущества наслонного устройства заключаются в простоте расчета и монтаже, а также возможности строить большие площади с меньшими затратами на материалы.

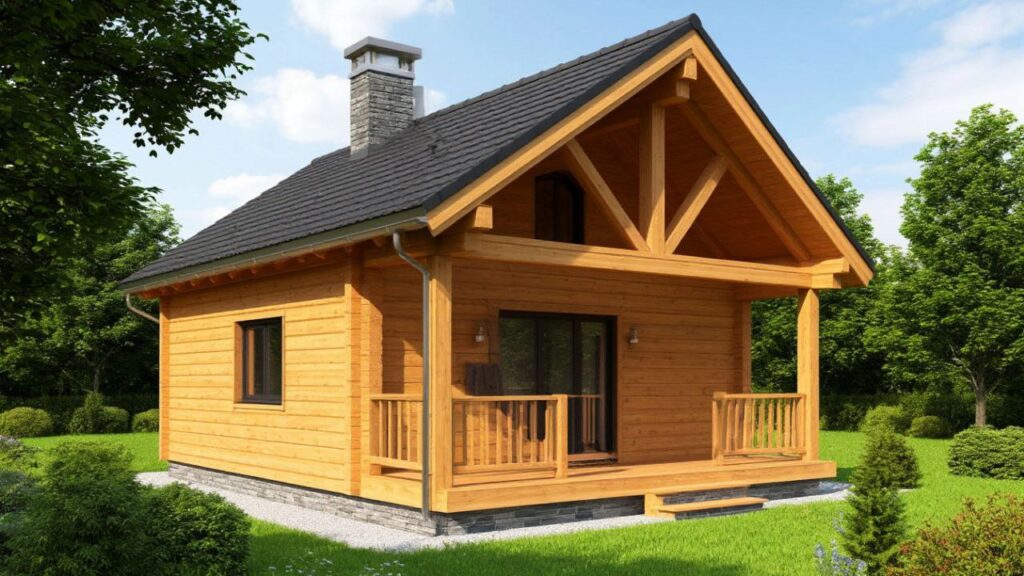

Висячая система:
Применяется в зданиях без внутренних опор. Концы стропил упираются непосредственно в мауэрлат, средняя часть поддерживается специальными элементами устройства (затяжки). Этот вариант требует тщательного проектирования и качественного исполнения, поскольку вся нагрузка передается на внешние стены устройства. Подходит для небольших построек или зданий с открытыми внутренними пространствами.
Конкретная схема устройства выбирается исходя из архитектуры здания, региональных погодных условий и бюджета строительства. Необходимо учитывать также вес кровельного покрытия, снеговую и ветровую нагрузку, что позволит создать надежную и долговечную крышу устройства.
Этапы устройства стропильной системы
Процедура сборки стропильной системы состоит из ряда последовательных шагов:
- Подготовка основания: Укладывается слой гидроизоляции на верхние венцы стен или специальные деревянные накладки, защищающие стены от влаги.
- Установка мауэрлата: Горизонтальная балка крепится к стенам с помощью анкеров или металлических скоб, обеспечивая прочное крепление и равномерное распределение нагрузки.
- Монтаж нижних концов стропил: Они укладываются на мауэрлат и фиксируются гвоздями или болтами. Между ними устанавливают временные распорки для сохранения правильного угла наклона.
- Фиксация затяжек и ригелей: Эти элементы увеличивают жесткость конструкции, предотвращают расхождение стропил и повышают устойчивость крыши.
- Укладка подкосов и стоек: Дополнительные элементы жесткости, обеспечивающие поддержку нижней части стропил и верхнюю зону конька соответственно.
- Создание обрешетки: Поперечные брусья монтируются поверх стропил, создавая основание для укладки кровельного материала.
- Крепление гидроизоляционного слоя и финишного покрытия: Гидроизоляционная пленка защищает конструкцию от влаги, а кровельный материал придает крыше финальный внешний вид и функциональность.
Каждый этап требует тщательного соблюдения технологии и точности расчетов, чтобы обеспечить безопасность эксплуатации здания.
Особенности выбора материалов
При выборе материалов устройство важно учитывать климатические условия местности, вес используемых покрытий и возможные дополнительные нагрузки. Чаще всего применяют древесину хвойных деревьев, предварительно обработанную защитными составами против гниения и воспламенения. Рекомендуется выбирать сухой лесоматериал камерной сушки, так как влажная древесина склонна к усадке и деформации, что негативно сказывается на качестве конструкции устройства.
Толщина и сечение элементов рассчитываются специалистами с учетом действующих нормативных документов и технических регламентов. Все металлические детали устройства, включая крепежи и соединительные пластины, необходимо защищать антикоррозийным покрытием, чтобы минимизировать коррозию и обеспечить длительную эксплуатацию конструкции. Особое внимание уделяется качеству соединений и герметичности узлов устройства, так как даже небольшие дефекты могут привести к серьезным повреждениям в будущем.
Заключение
Устройство стропильной системы — сложный процесс, требующий профессиональных знаний и опыта. Грамотный выбор конструкции, качественные материалы и соблюдение технологий монтажа обеспечат надежную защиту вашего дома от любых погодных условий и продлят срок его службы на долгие годы.
Неправильно выбранные размеры либо некорректно смонтированные элементы способны вызвать разрушение кровли, повреждение стен и основания здания, ухудшение условий внутри помещений. Регулярное обслуживание и своевременный ремонт позволят своевременно выявить проблемы и устранить их, предотвратив серьезные последствия.
Теперь, обладая базовыми знаниями о устройстве стропильной системы, вы сможете уверенно подходить к строительству своего жилища, понимая важность каждого элемента и этапа работ. При возникновении сомнений или вопросов целесообразно проконсультироваться с профессионалами, обладающими необходимыми компетенциями и опытом в данной сфере. Помните, что качественная и продуманная крыша — залог комфорта и безопасности вашей семьи.
